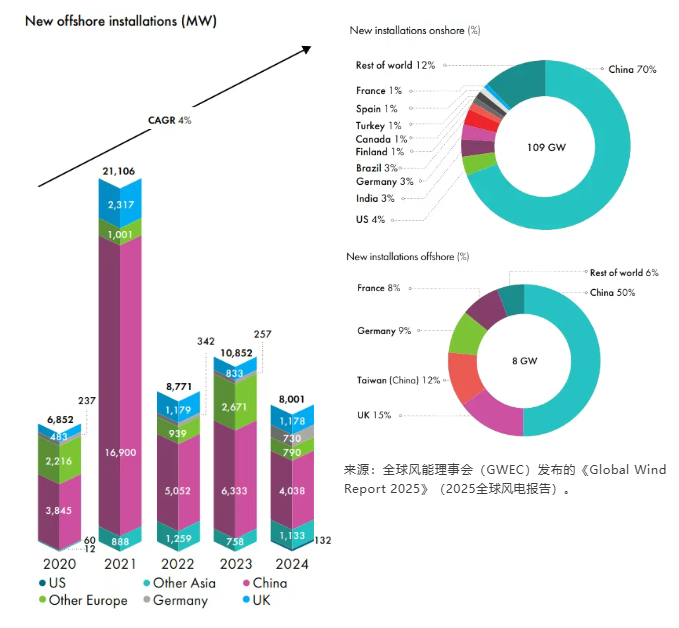

近年來，隨著全球能源結構加速向低碳化轉型，風電已成為增長速度最快的可再生能源之一。根據 International Energy Agency（IEA）發布的報告來看，全球風電裝機容量在過去十年保持持續增長態勢。預計到2030年，全球風電累計裝機規模將超過2000 GW。其中，中國仍是全球最大的風電市場，占全球可再生能源擴張的60%。

來源：全球風能理事會（GWEC）發布的《Global Wind Report 2025》（2025全球風電報告）。

一、風機齒輪箱故障防控的必要性及項目概況

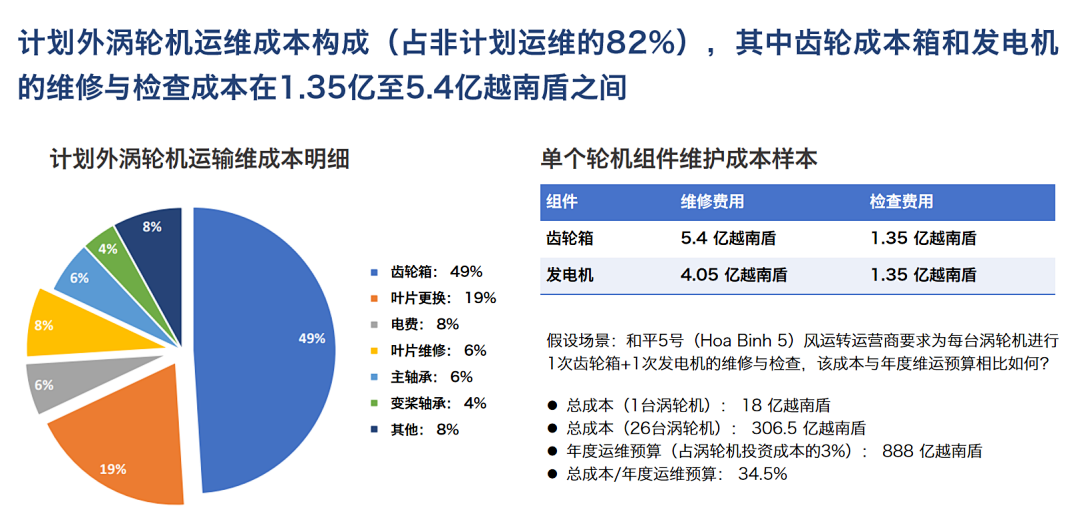

與此同時，風電設備的長期運行可靠性問題也逐漸成為行業關注重點。根據行業研究及運維分析報告，在風電機組生命周期成本構成中，運維（O&M）費用通常占總成本的20%—25%，而齒輪箱故障是造成機組停機和運維成本上升的主要因素之一，其在非計劃（unscheduled）運維成本中占比高達49%。究其原因，齒輪箱潤滑系統油液狀態難以及時掌握，傳統離線取樣檢測周期長、響應滯后，難以有效預警早期磨損與油品劣化風險。

在這樣的背景下，河北一家風電場積極響應國家“雙碳”目標及風電運維智能化升級的相關政策要求，對現有 齒輪箱潤滑系統實施了主路油液在線監測改造。

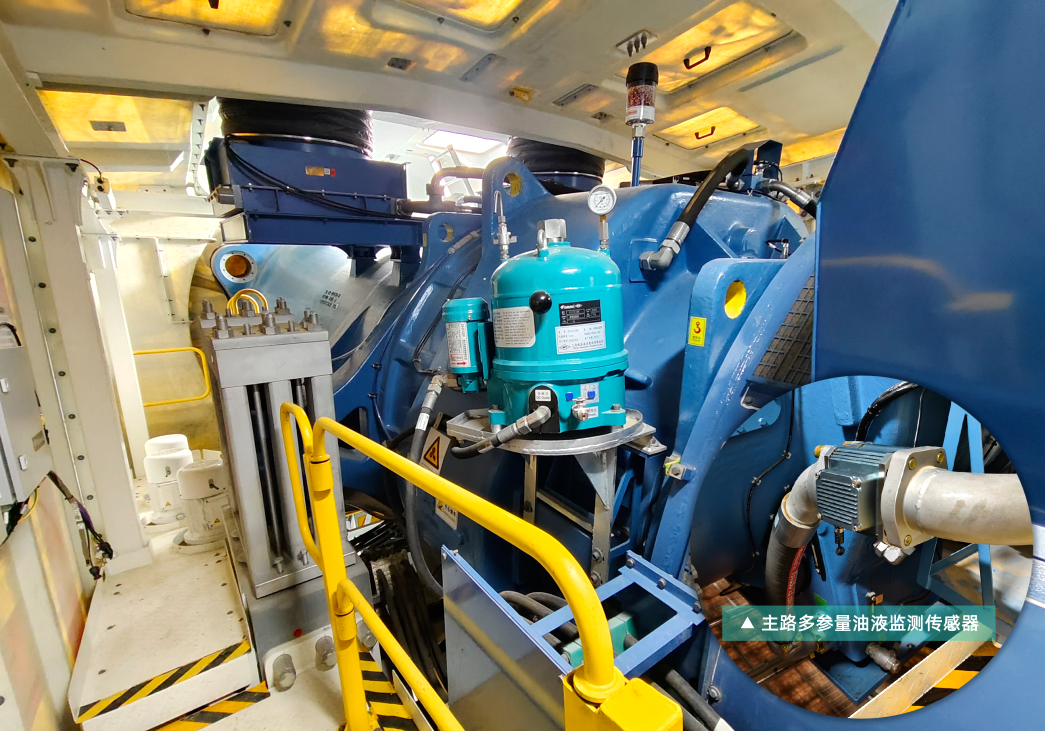

該項目選用智火柴ISL-Z系列一體式主路多參量傳感器，直接集成安裝于齒輪箱電動泵前端吸油管，實現對油液關鍵參數的實時、連續監測，為風機齒輪箱的預測性維護提供了可靠數據支撐。

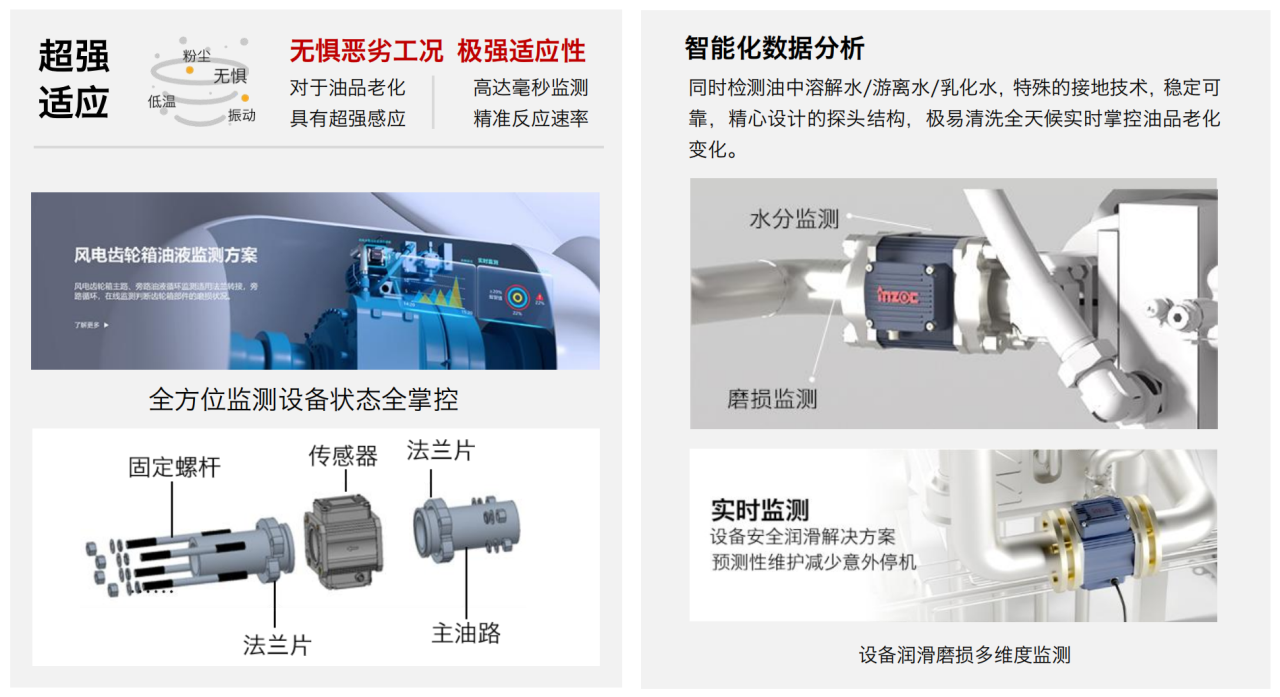

主路傳感器采用專利多功能集成檢測技術，一次性完成動力粘度、密度、飽和度、含水量、溫度、鐵磁/非鐵磁顆粒計數及磨損濃度等多參數檢測。其法蘭適配安裝方式，無需對原有管路進行反復開孔或大規模改造，可直接通過標準法蘭轉換接入主油路，極大降低了安裝復雜度與停機風險。

該傳感器具備IP65防護等級與強抗振、抗粉塵設計，適應風電機艙低溫、振動及油霧環境，快速響應油品狀態變化，為實現風電設備從定期維護向狀態監測驅動的運維模式轉變提供了技術基礎。

二、項目部署與安裝方案

現場工況調研確認齒輪箱潤滑油品為ISO VG320新油，安裝位置選定在電動泵前端吸油管。

1. 技改方案

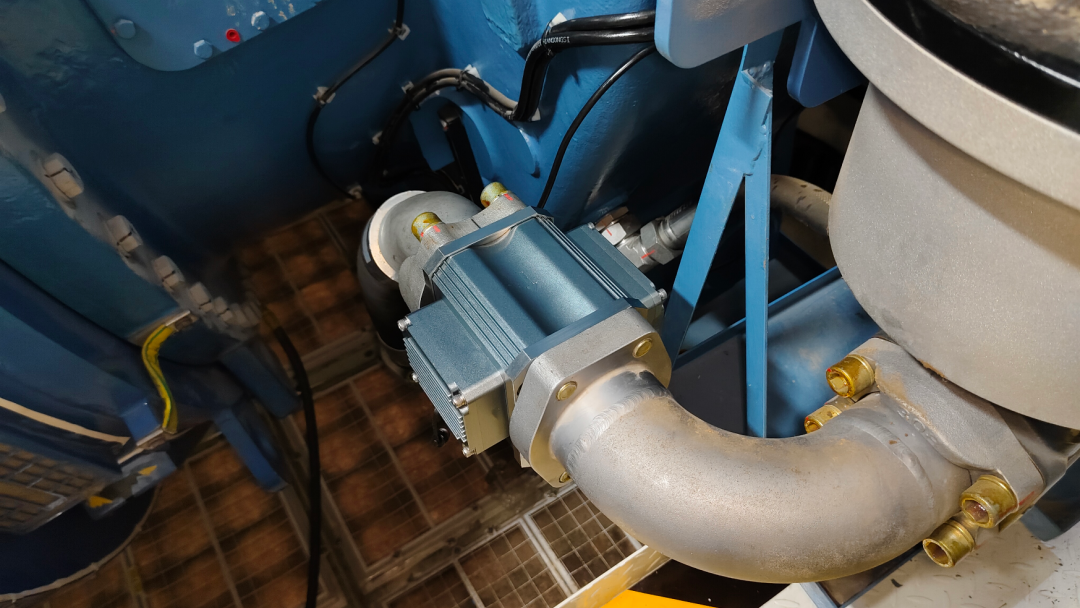

改造施工時，拆卸電動泵前端油盒，利用原有吸油管法蘭夾，配合M14螺桿穿過法蘭夾與傳感器本體進行固定，同時加裝密封圈確保接口密封。整個過程未對齒輪箱系統正常運行產生干擾。

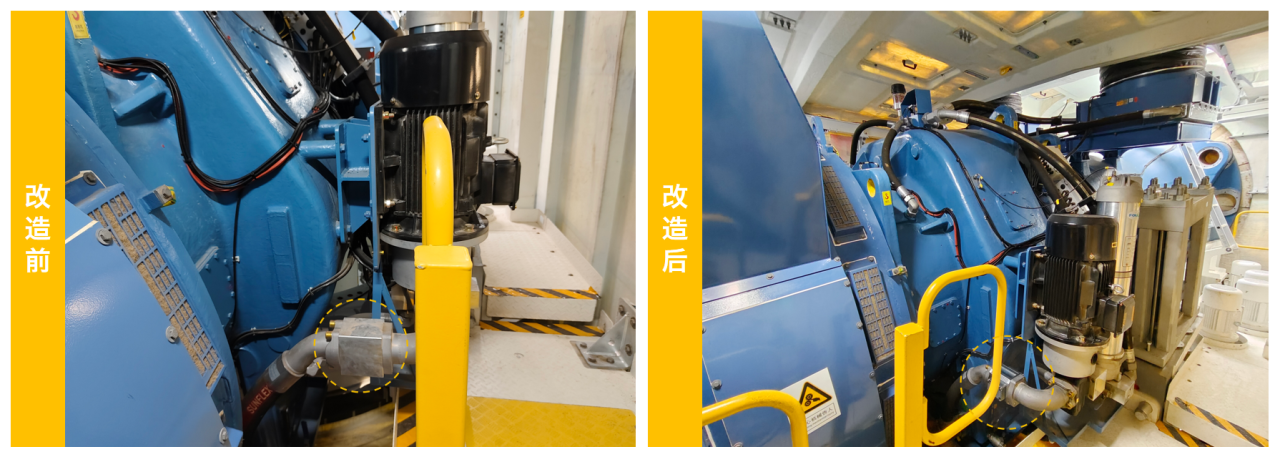

▲取樣口（電動泵前端吸油管）改造前后

2. 通訊方式

監測主機采用DC24V供電，由機艙控制柜引出15米電源線纜，通訊采用RS485方式，接入聲紋系統平臺，實現遠程實時查看與智能診斷。

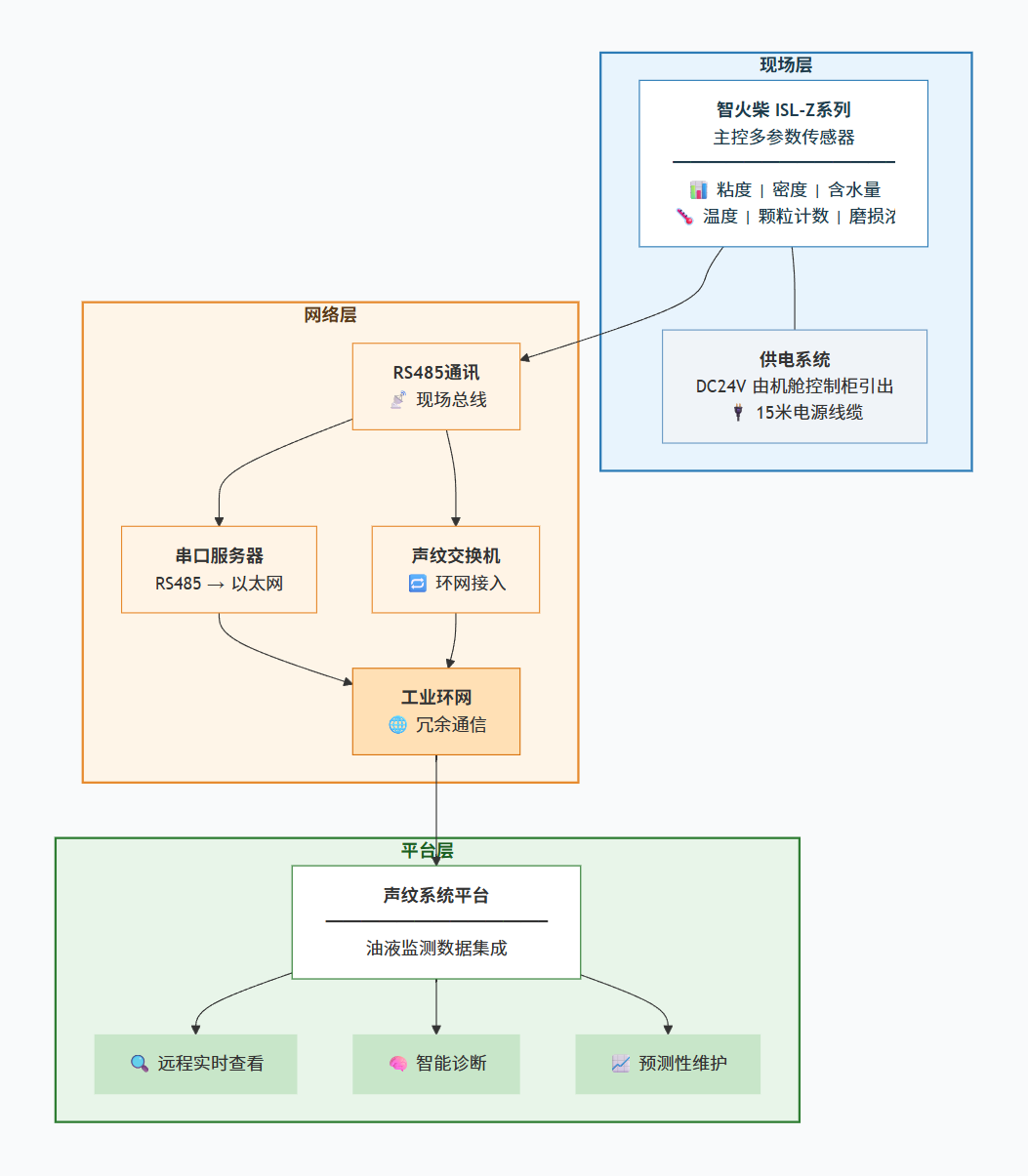

▲風電主路傳感器監測數據鏈路架構

三、安裝驗證與運行成效

安裝完成后，系統立即對新油進行初始參數采集，結果顯示：動力粘度335.54 cSt、密度882.48 kg/m3、飽和度0.29、含水量95 ppm、鐵磁顆?？倲?shù)37、非鐵磁顆?？倲?shù)5、油溫50.88℃、介電常數2.26，各項數據均與新油預期值一致，驗證了傳感器的測量準確性與穩定性。

目前該風電機組齒輪箱潤滑狀態處于受控范圍，油液云平臺持續記錄油品粘度、含水趨勢及顆粒計數變化，尚未觸發任何異常報警，有效避免了因油品劣化或早期磨損導致的非計劃停機風險，初步體現了主路在線監測在降低運維成本、提升設備可用率方面的實際價值。

本案例以“輕改造、重實效”的技術路徑，實現了齒輪箱油液狀態的精準感知與遠程智能診斷，為風電運維從定期維護向狀態監測驅動的模式轉變提供了可復制的工程實踐。在“雙碳”目標引領下，此類低成本、高成效的智能化改造方案，正成為推動風電行業存量資產提質增效、實現綠色低碳高質量發展的重要抓手。點擊《風電齒輪箱油液狀態解決方案》詳細了解

如果您需要:風電齒輪箱油液在線監測系統，請聯系我們。智火柴，國內知名油液監測系統提供商!
