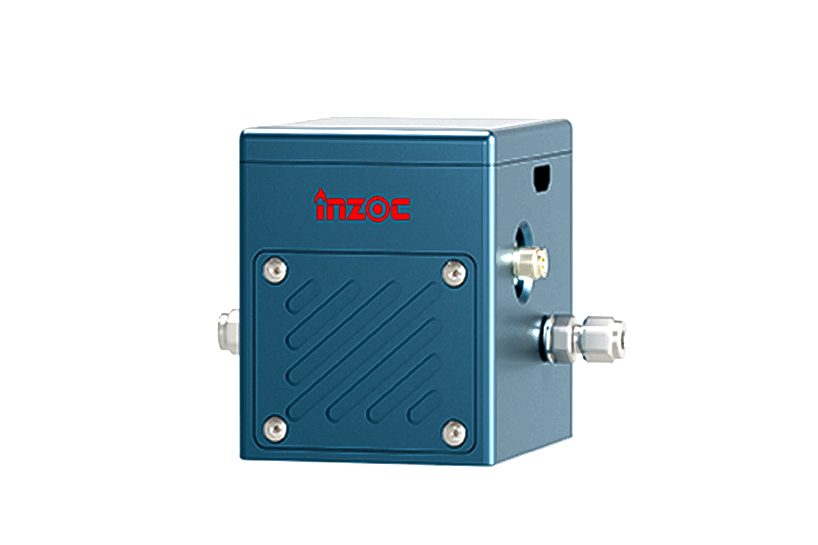

IFD-3 流體動態圖像顆粒傳感器介紹
一、動態圖像顆粒傳感器產品概述
IFD-3流體動態圖像顆粒傳感器是一款面向工業油液監測領域的革 命性智能檢測設備。其基于行業首 創的Linux架構高清成像系統，結合動態高精度光學技術、AI智能分析與工業級緊湊設計，可在油液流動狀態下實現 多種污染與磨損顆粒的實時動態檢測。通過捕捉顆粒形貌、尺寸、濃度及水分飽和度等關鍵指標，結合標準化算法模型，為設備潤滑系統健康管理、預測性維護及故障溯源提供高精度數據支撐，廣泛應用于風電、冶金、礦山、電力等重工領域。本流體圖像顆粒傳感器適用于多種液體中測量顆粒灰塵雜質，如電池漿料、藥液、純水、切削液、石油等。
二、動態圖像顆粒傳感器技術亮點
1. 動態高清成像技術
搭載500萬像素動態微距成像模組，配合AI光線補償算法，打破傳統靜態檢測局限，在油液流速達300mL/min時仍可捕捉1~800μm顆粒的清晰圖像，暗光環境下自動補光，抗氣泡、抗流量波動干擾，確保復雜工況下的檢測穩定性。
最快2秒成像，30秒內輸出全維度分析結果(顆粒分布、磨損類型、水分含量)，支持NAS1638、ISO4406、ASTM D6786等20+全球主流標準。
2. AI智能顆粒分類
內置深 度學習模型，通過形態學特征(長徑比、邊緣銳度、表面紋理)準確區分 切削磨損、疲勞磨損、粉塵雜質、纖維污染物，同步關聯設備運行參數，實現磨損根源的快速定位。
3. 工業級一體設計
行業最小體積(≤500g)，支持G1/8-M12*1.25油路接口，耐壓范圍0~30bar(可擴展至300bar)，適應-30℃~+85℃惡劣油溫環境，IP65防護等級滿足礦山、海上平臺等惡劣場景需求。
3. 傳感器的核心優勢
| 功能模塊 | 技術突破 | 行業價值 |
| 多接口兼容 | HDMI可視化輸出+RS485工業總線，無縫對接PLC/DCS系統，支持Modbus RTU協議 | 兼容主流監測平臺，實現設備潤滑狀態的全廠級數字化管理 |
| 超高效檢測 | 8通道并行分析，單次檢測覆蓋上萬個顆粒，精度±1污染度等級 | 縮短停機檢測時間，助力設備從"定期維護"向"按需維護"轉型 |
| 水分聯檢技術 | 選配水分傳感器，同步監測0.04-1aw飽和度及1-10000ppm含量，精度達50ppm | 提前預警油液乳化風險，避免因水分超標導致的潤滑失效 |
| 預測性維護 | 結合顆粒濃度突變趨勢與磨粒類型圖譜，構建設備磨損生命周期模型 | 降低非計劃停機率30%+，延長關鍵部件（如風電齒輪箱）使用壽命20%以上 |
4. 傳感器的技術參數
| 類別 | 參數詳情 |
| 基礎性能 | 檢測范圍1-800μm?靈敏度1μm(ISO4402)?分辨率500萬像素?粘度適應1-1500cp |
| 環境耐受 | 耐壓0-30bar（可擴展300bar）?油溫-30~+85℃?防護IP65?流量10-300mL/min |
| 分析能力 | 8顆粒通道?支持ISO4406/NAS1638等6大標準?磨粒分類5種?水分精度±10% |
| 工業設計 | 重量≤500g?材質特種鋁材+氟膠密封?接口RS485/HDMI?功耗≤5W@DC24V |
三、流體動態圖像顆粒傳感器行業應用場景
1. 風電齒輪箱健康管理
通過追蹤>100μm片狀剝落顆粒與<50μm切削磨損顆粒的濃度比，預判主軸承疲勞損傷階段，優化變槳系統巡檢周期。
案例：某風場應用后減少50%開箱檢查次數，運維成本降低27%。
2. 冶金軋機液壓系統監護
區分軋輥剝落顆粒(片狀、>100μm)與伺服閥磨損顆粒(切削狀、<50μm)，定位軋制力異常根源。
案例：某鋼廠實現液壓系統故障定位時間縮短65%。
3. 礦山破碎機潤滑優化
監測潤滑油中SiO2粉塵濃度，反推空氣濾芯失效狀態，結合磨粒濃度曲線制定濾芯更換策略。
案例：延長濾芯使用壽命40%，減少非計劃停機損失。
4. 發電機組透平油診斷
同步分析水分含量突變(精度50ppm)與磨損顆粒類型，關聯蒸汽密封泄漏位置，避免油膜失效。
案例：某電廠年避免3次透平機非停事故，挽回?fù)p失超千萬。
四、為什么選擇流體動態圖像顆粒傳感器?
1.更準：500萬像素動態成像+AI分類，突破 傳統光阻法僅靠尺寸判斷的局限
2.更高效：2秒成像速度，支持產線在線監測，無需停機取樣
3.更智能：Linux系統支持算法遠程迭代升級，適配新興行業標準
4.更耐用：全金屬殼體+軍工級密封，通過EMC/振動/鹽霧測試
讓每一顆磨損顆粒都成為設備健康的語言!
IFD-3動態圖像顆粒傳感器，以顯微視覺重構工業潤滑安全邊界。
如果您需要:流體動態圖像顆粒傳感器，請聯系我們。智火柴，國內知名油液監測系統提供商!
